Maniaco SCART Hub — o perfil certo da GBS para cada console

English

Troca automática do perfil da GBS-Control conforme o console escolhido no switch SCART: liga o console e a imagem já vem certa, sem cabo entre o switch e a GBS e sem mexer no firmware da GBS.

Um projeto do blog Maniaco Game Room.

O que o Maniaco SCART Hub traz

• Troca automática de perfil: um ESP32-C3 SuperMini dentro do switch lê qual porta está ativa e, pelo Wi-Fi da própria GBS, faz ela carregar o perfil daquele console em cerca de 1,5 s.
• Lê a decisão do próprio switch: o switch fica no último console ligado e volta ao anterior quando esse desliga. O Maniaco SCART Hub só acompanha.

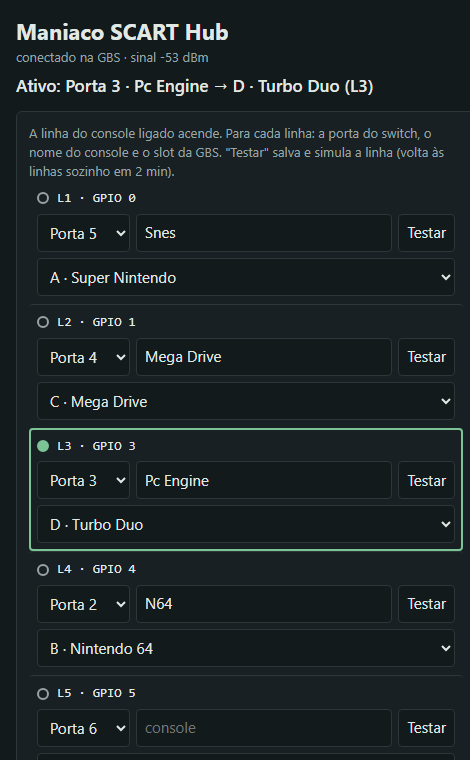

• Página de configuração no celular ou no PC (http://192.168.4.20), sem instalar nada:
  • porta ativa ao vivo: a linha do console ligado acende;
  • Identificar portas: assistente que descobre qual fio é qual porta, um console por vez;
  • perfis pelo nome salvo na própria GBS;
  • Testar, para conferir cada perfil na TV;
  • Não trocar o perfil, para consoles sem perfil próprio.
• Nada muda na GBS: usa os mesmos comandos que a interface web do gbs-control.
• O mapa fica gravado no ESP32-C3 e sobrevive a desligar e a atualizar o firmware.

Como usar

1. Baixe o firmware na página de Releases.

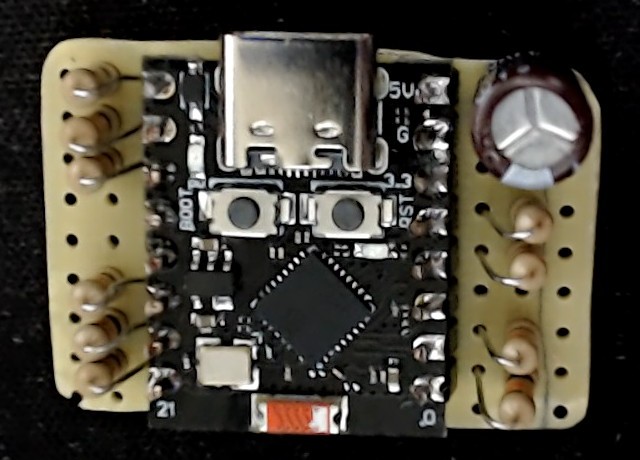

2. Meça o seu switch, monte a placa com o ESP32-C3 e os resistores e ligue no switch (o 5 V por último).
3. Grave o firmware pelo USB, com o fio de 5 V do switch desconectado: pelo instalador no navegador (Chrome ou Edge no computador) ou pelo esptool.
4. No celular, entre na rede gbscontrol da GBS, abra http://192.168.4.20, clique em Identificar portas e escolha o perfil de cada console.

Passo a passo completo, com as medições, a montagem e todas as opções: Manual.

Requisitos

• ESP32-C3 SuperMini.
• Switch SCART automático de 10 portas com 2× ULN2003 acionando os relés. Testado num modelo com as linhas de seleção ativas em nível alto (~3,7 V). Switches com outra eletrônica precisam ser medidos antes (o manual mostra como).
• GBS-Control, usando a rede própria (gbscontrol, senha padrão). Testado com o GBS-Control PT-BR v1.0.4.
• 10 resistores de 10 kΩ, capacitor de 470 µF / 10 V, conector de 2 pinos, placa perfurada pequena e fio fino.
• Para gravar: Chrome ou Edge num computador (instalador pelo navegador), ou o esptool; cabo USB-C de dados.

Aviso

• USB e 5 V do switch nunca juntos. No ESP32-C3 SuperMini, o pino 5V é o próprio VBUS do USB. Para usar o cabo USB com a placa instalada, desconecte antes o fio de 5 V. Veja Alimentação: USB e 5 V.
• Não solde nos pinos dos ULN2003 (passo de 1,27 mm): as linhas saem dos pads dos resistores ligados a eles, e o 5 V e o GND do capacitor de saída do conversor do switch.
• A montagem envolve solda dentro de um aparelho ligado à tomada e a outros equipamentos. Faça por sua conta e risco, sempre com o switch desligado.
• O Maniaco SCART Hub não é afiliado ao projeto gbs-control nem aos fabricantes da GBS-Control, do ESP32-C3 ou do switch.

Créditos

• gbs-control: ramapcsx2/gbs-control e colaboradores
• GBS-Control PT-BR: Maniaco Game Room
• Arduino core para ESP32 e ESP-IDF: Espressif
• Instalador pelo navegador: ESP Web Tools

Licença

Freeware — uso gratuito. © 2026 Maniaco Game Room. Todos os direitos reservados. Veja a licença e os componentes de terceiros.

Encontrou um problema? Abra uma Issue.
