Tutorial: montagem da placa do Maniaco SCART Hub

O Maniaco SCART Hub faz a GBS-Control carregar sozinha o perfil do console que você ligou no switch SCART automático. Toda a eletrônica é uma plaquinha com um ESP32-C3 SuperMini e 10 resistores, instalada dentro do switch. Aqui está a montagem dela, passo a passo, e onde ligar cada fio no switch.

Versão interativa: o desenho da placa, furo por furo, com vista de cima e por baixo, a tabela de teste com o multímetro e um botão para espelhar o desenho conforme a serigrafia da sua placa.

O que você precisa

• ESP32-C3 SuperMini e uma barra de pinos macho;
• 10 resistores de 10 kΩ (1/4 W, ou 1/8 W se quiser mais folga);
• capacitor de 470 µF / 10 V;
• conector de 2 pinos (header macho/fêmea) para o fio de 5 V;
• placa perfurada de 12 × 9 furos (~30 × 23 mm), fio fino (26 a 30 AWG) e espaguete termo-retrátil fino;
• multímetro e ferro de solda com ponta fina.

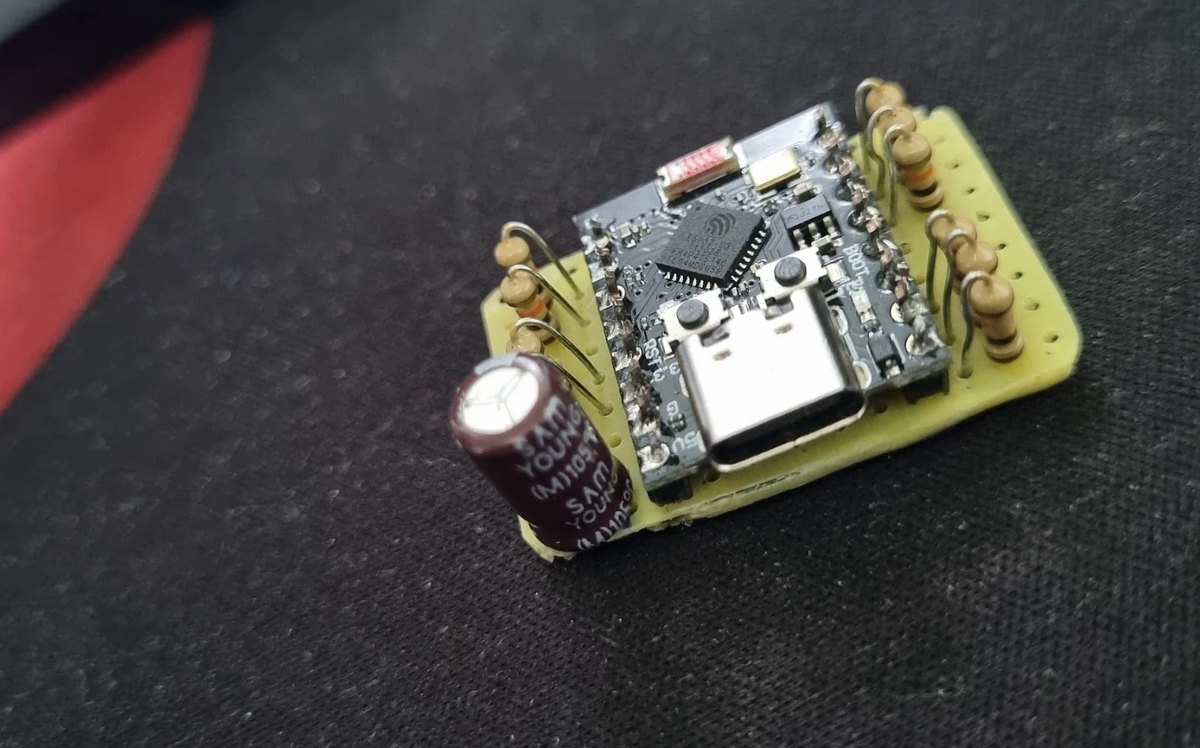

1. Monte a placa

1. Solde a barra de pinos no ESP32-C3 com ele encaixado na placa perfurada, o USB-C na borda (assim dá para gravar o firmware com tudo instalado). Solde por baixo os pinos usados: 5V, G e os 10 GPIOs (0, 1, 3, 4, 5, 6, 7, 10, 20 e 21). Os pinos 3,3, 2, 8 e 9 não se ligam em nada.

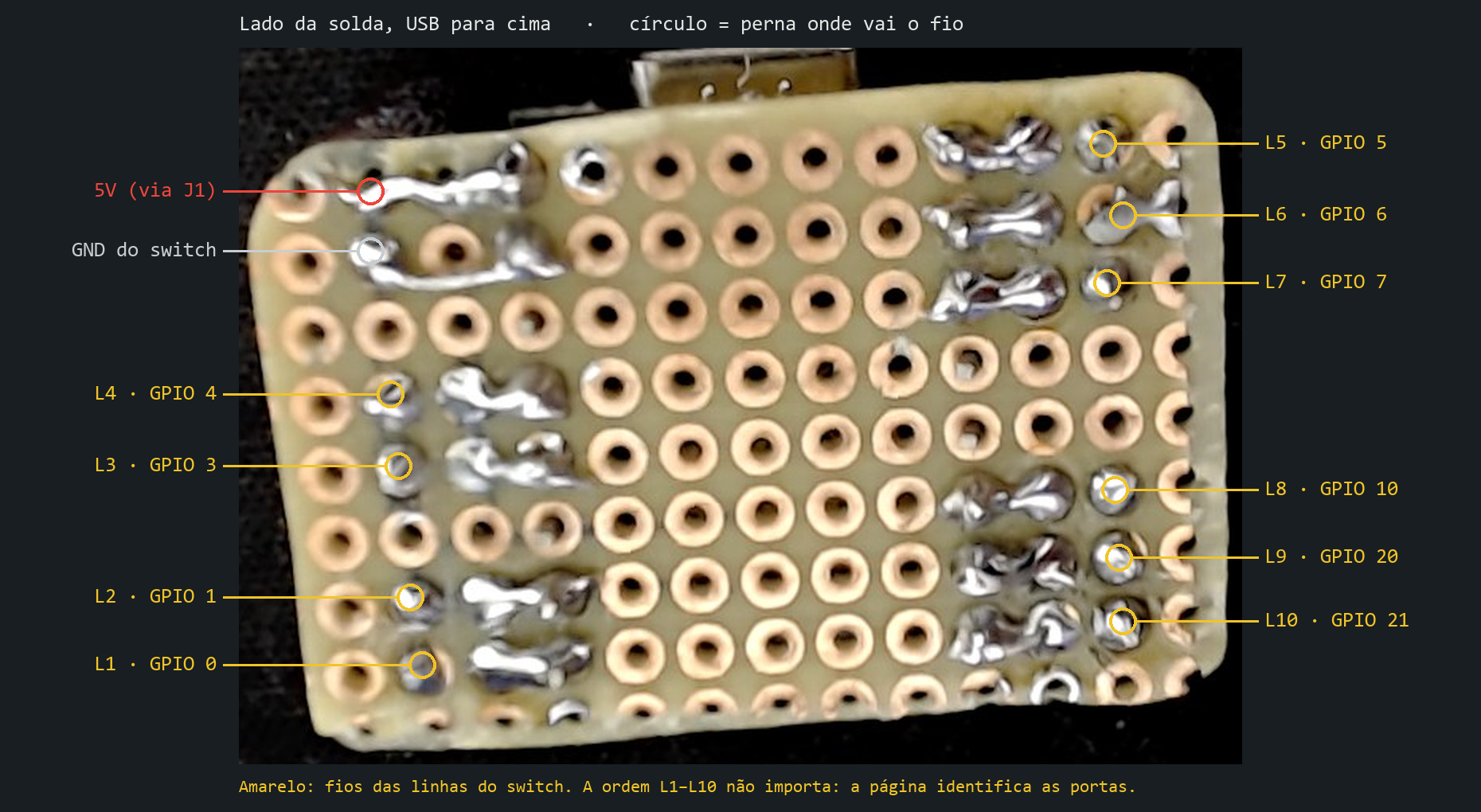

2. Resistores em pé, um ao lado de cada GPIO: dobre uma perna em U, ponha o corpo no furo de fora e a perna dobrada no furo vizinho ao pino. Por baixo, faça a ponte entre o pino e essa perna.
3. Capacitor no canto dos pinos 5V e G: perna + na fileira do 5V, perna − (a da faixa) na fileira do G, com uma ponte até cada pino.
4. Teste com o multímetro: de cada pino até a perna de fora do resistor dele, ~10 kΩ; entre vizinhos, nunca zero; entre 5V e G, a leitura sobe devagar (o capacitor carregando).

2. Ligue no switch

As fotos são de um switch AUTO EUR-SCART 10IN1OUT (placa 2024-03-17-DJF). Em outro modelo, meça antes: o Manual mostra como.

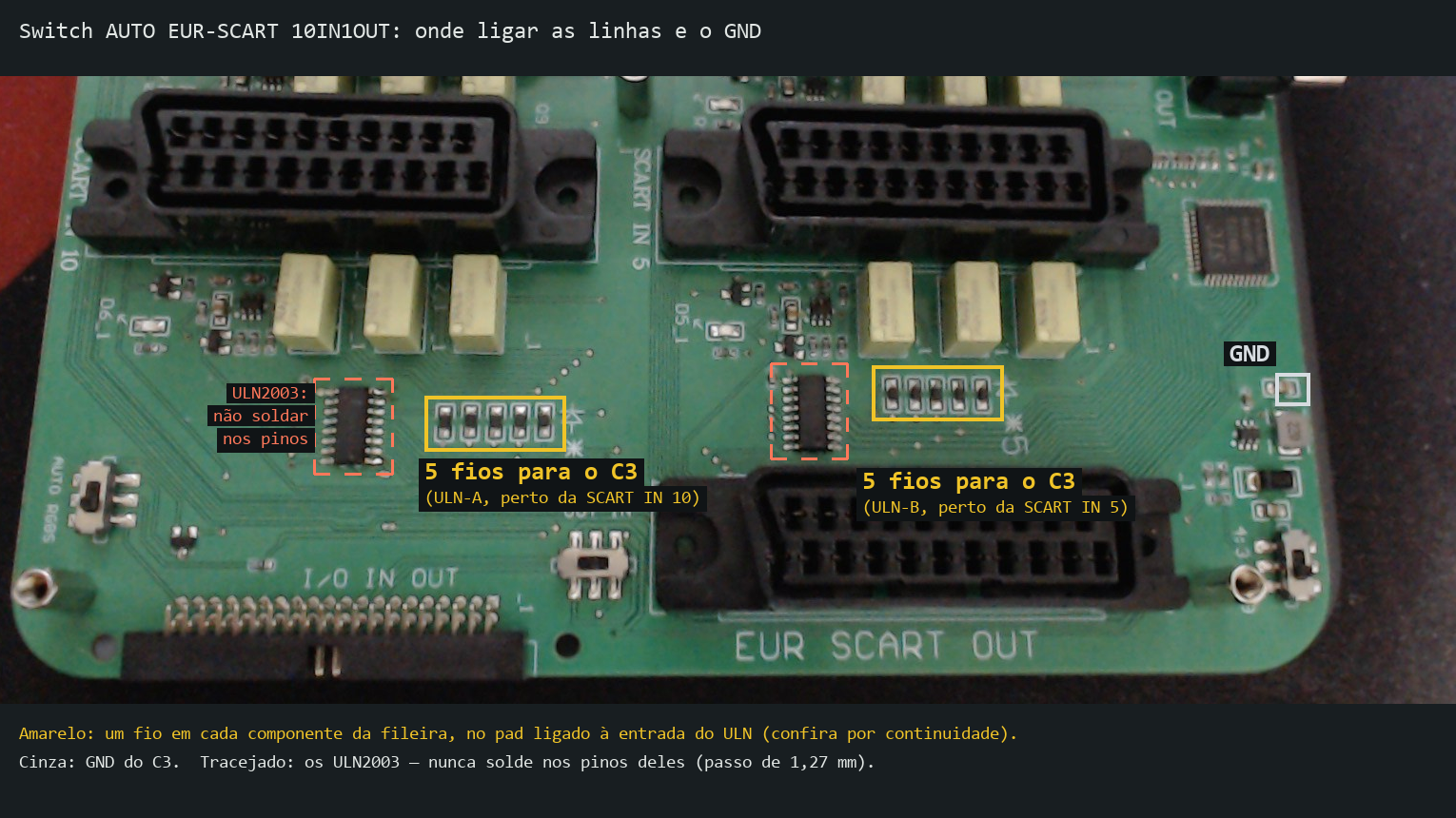

• Linhas: um fio em cada componente das duas fileiras ao lado dos ULN2003, no pad ligado à entrada do ULN (confira por continuidade). A ordem não importa: a página do ESP32-C3 descobre qual fio é qual porta.
• GND: o pad marcado em cinza.
• Nunca solde nos pinos dos ULN2003: o passo é de 1,27 mm e um escorregão faz curto.

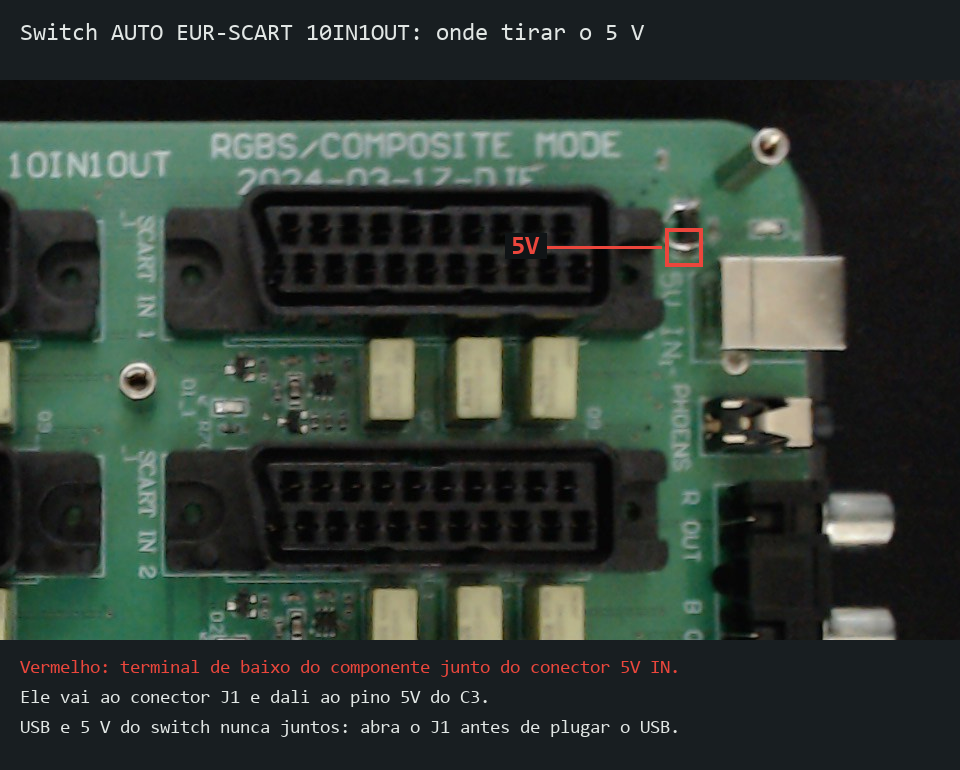

• 5 V: o terminal de baixo do componente junto do conector 5V IN. Ele vai ao conector J1 e dali ao pino 5V do ESP32-C3.

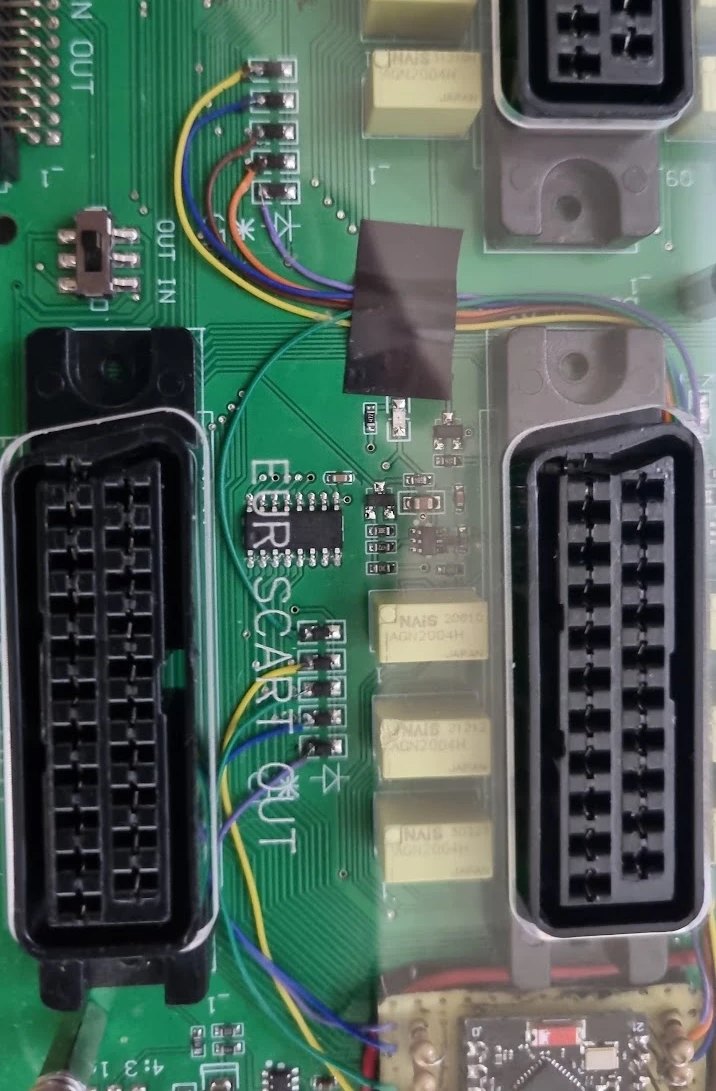

• Prenda os fios na placa do switch com fita isolante, perto das fileiras, para que um puxão não arranque os pads.

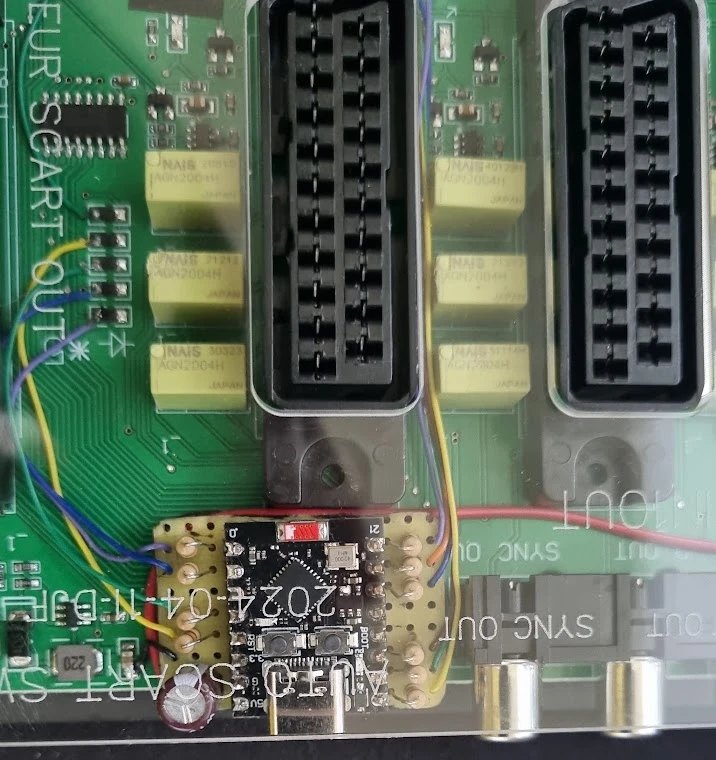

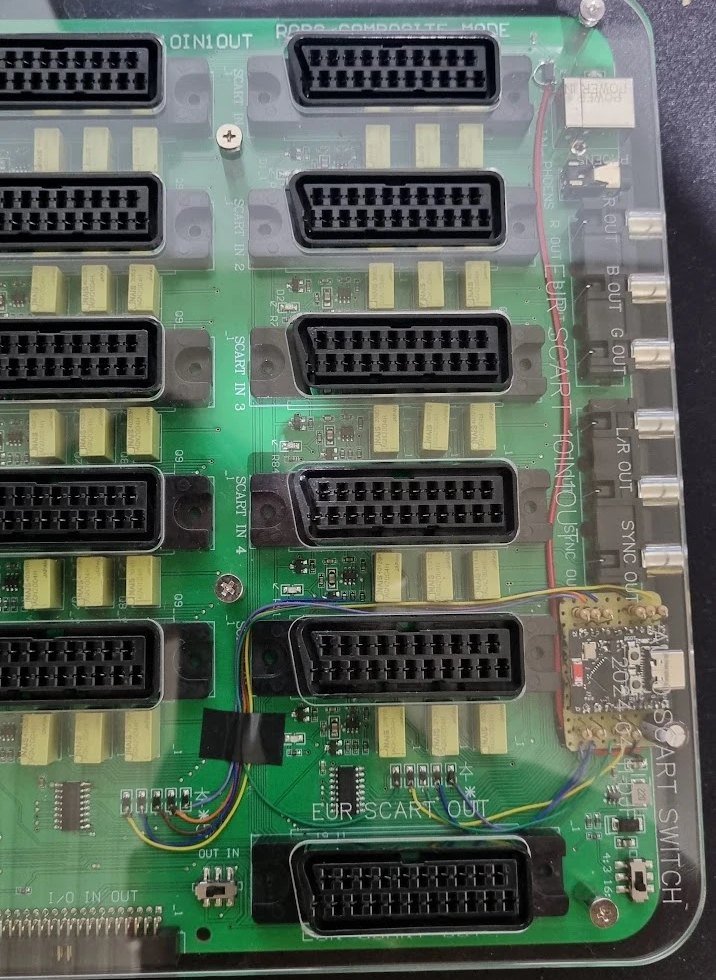

Como ficou no switch:

3. A ordem certa de ligar

1. Switch desligado da tomada. Solde primeiro o GND e as 10 linhas; o conector J1 (5 V) fica aberto.
2. Grave o firmware pelo USB. Com o ESP32-C3 ainda no USB e o switch ligado, entre com o celular na rede gbscontrol da GBS, abra http://192.168.4.20 e use Identificar portas: toda porta com console tem que acender uma linha.
3. Só então: tire o USB, feche o J1 e ligue o switch.

USB e 5 V do switch nunca juntos: no ESP32-C3 SuperMini, o pino 5V é o próprio VBUS do USB. Para gravar ou depurar com a placa instalada, abra o J1 antes de plugar o cabo. A montagem é por sua conta e risco, sempre com o switch desligado da tomada.

Tudo sobre a configuração e o uso está na página do projeto e no Manual.
