Tutorial: PicoBoot com RP2040-Zero no GameCube

O PicoBoot é um modchip aberto, do webhdx, que substitui o IPL (a BIOS) do GameCube e inicia sozinho o aplicativo homebrew que você escolher, como o Swiss. A instalação são 5 fios. O projeto foi pensado para o Raspberry Pi Pico, mas o RP2040-Zero usa o mesmo chip (RP2040), é bem menor e funcionou aqui com o firmware oficial, sem nenhuma alteração.

Versão interativa: a página do diagrama de ligação (também em inglês), com as fotos que ampliam ao clicar.

Antes de começar

• Sem jumper GP6–GP7. Até a versão 0.3 era preciso ligar esses dois pinos; a partir da v0.4 não precisa mais. Vídeos antigos mostram a ligação velha. Quem já tem a ponte instalada não precisa refazer: o firmware novo é compatível.
• Este tutorial cobre a parte física (Zero, fios e solda). O que o PicoBoot carrega e como preparar isso está no guia oficial.
• O trabalho é solda fina dentro do console. Se não tiver prática, treine antes em uma placa sucata.

O que você precisa

• RP2040-Zero (Waveshare ou compatível) e um cabo USB-C;
• 5 fios finos, de no máximo 10 a 12 cm cada;
• ferro de solda com ponta fina, solda e fluxo;
• multímetro (para conferir curtos antes de ligar);
• um GameCube DOL-001 ou DOL-101 aberto, e as ferramentas para desmontá-lo.

1. Grave o firmware no Zero

Faça isso antes de soldar, com a placa fora do console.

1. Baixe o picoboot_full_pico.uf2 na página de Releases do PicoBoot. Esse arquivo serve para placas com RP2040 (Pico e Pico W), que é o chip do Zero.
2. Segure o botão BOOT do Zero e ligue o cabo USB-C no computador; solte o botão. O Zero aparece como uma unidade de disco.
3. Copie o .uf2 para essa unidade. Ela se desconecta sozinha quando termina.

Atualizações futuras são feitas do mesmo jeito, pelo USB.

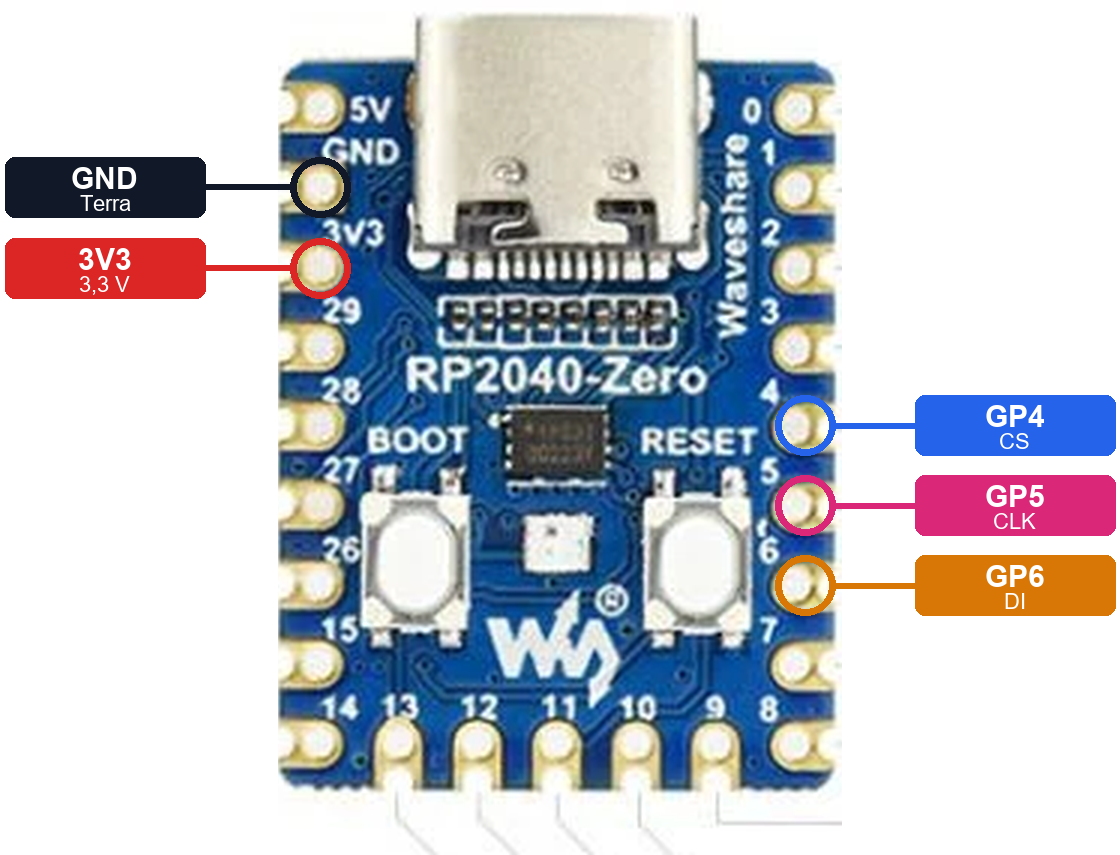

2. Pinagem: o que ligar em cada pino do Zero

No Zero, com o USB para cima, GP4, GP5 e GP6 ficam em sequência na borda direita, e 3V3 e GND ficam juntos na borda esquerda. No Pico original o GND fica entre o GP5 e o GP6, então a ordem dos fios muda: confira a imagem acima antes de soldar.

3. Solde no console

Os pontos de solda são os mesmos do diagrama oficial do PicoBoot. No P4, faça a ponte entre os dois pontos indicados nas fotos e solde o fio de GND nela. Os rótulos das fotos (GP4, GP5, GP6, 3V3 e GND) valem também para o Zero. Clique nas fotos para ampliar.

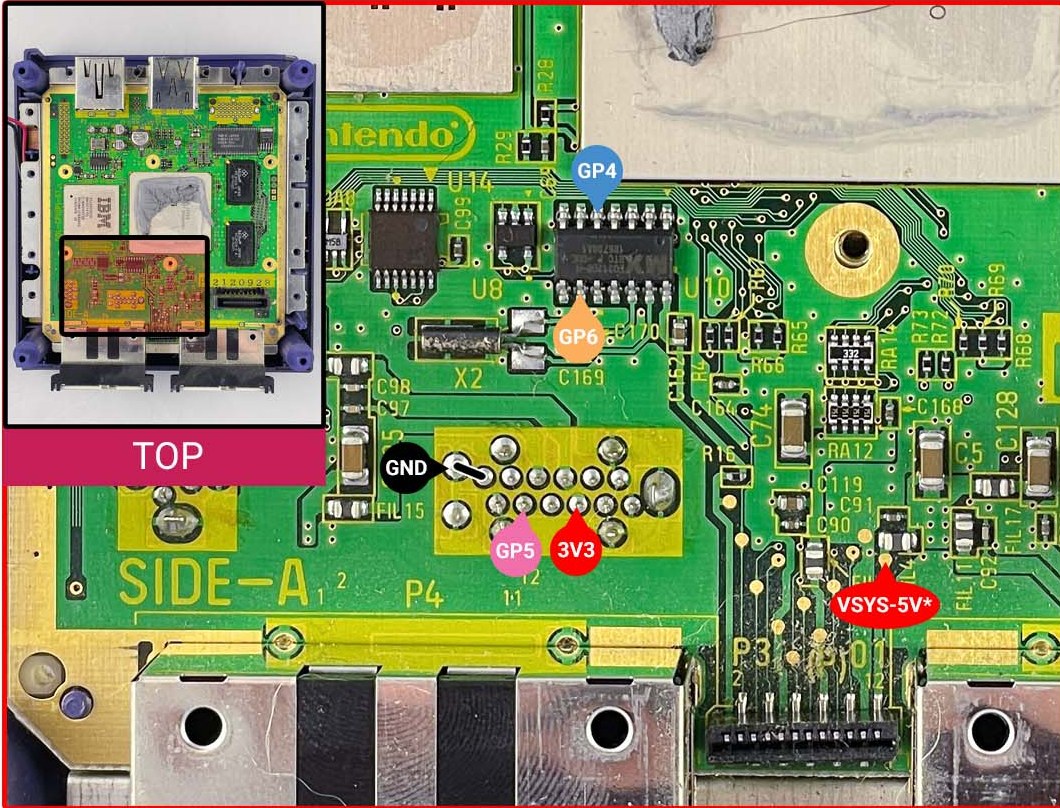

DOL-001, face de cima:

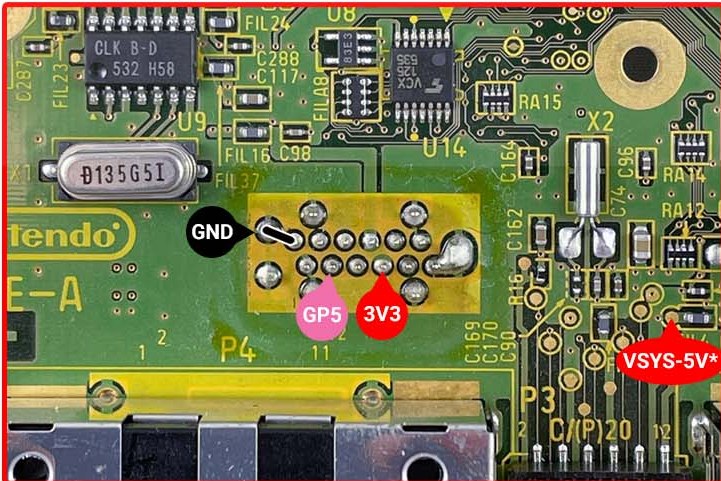

DOL-101, face de cima (P4: GND, GP5 e 3V3):

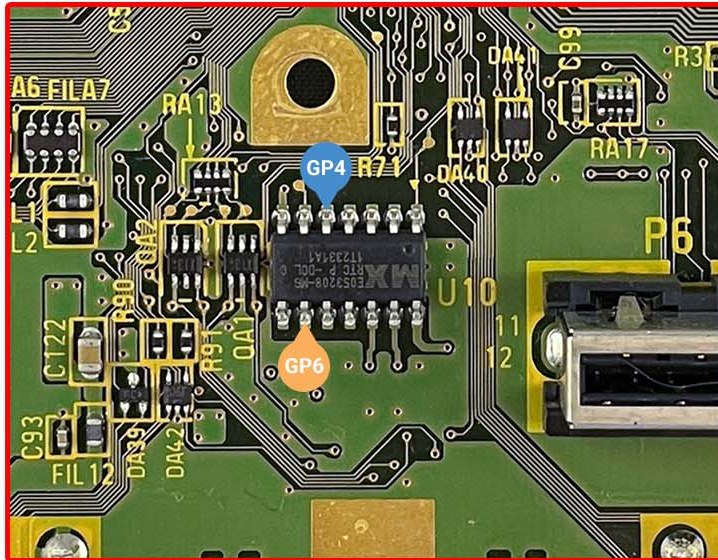

DOL-101, face de baixo (U10: GP4 e GP6):

Cuidados na solda:

• Fios curtos, principalmente CLK e DI: o PicoBoot trabalha em alta velocidade e fio comprido atrapalha.
• O U10 tem pinos muito próximos: use ponta fina, pouca solda e confira com o multímetro que não há curto entre pinos vizinhos antes de ligar.
• Alimentação: o padrão da versão 0.4 é o pino 3V3 do Zero, ligado ao 3,3 V do P4. O autor também descreve a opção de alimentar pelo 5 V através de um diodo Schottky (1N5822, 1N5819 ou SS110), mas nunca ligue 3V3 e 5 V ao mesmo tempo.
• Por segurança, não conecte o cabo USB com o console ligado. Atualize o firmware com o console desligado.

4. Teste

Confira as soldas, feche o console e ligue. Com o PicoBoot funcionando, o GameCube deve iniciar direto no aplicativo configurado. Se não iniciar, desligue e revise: o mais comum é fio comprido, solda fria ou curto entre pinos do U10. O guia de problemas oficial cobre os sintomas mais comuns.

Créditos e links

• PicoBoot © webhdx, licença GPL-2.0: github.com/webhdx/PicoBoot. Usa código do gekkoboot.
• As fotos de solda do GameCube e a lógica de ligação vêm do diagrama oficial v0.4 do projeto; a pinagem do Zero é da imagem oficial da Waveshare.
• Guias oficiais: instalação, atualização e problemas.
